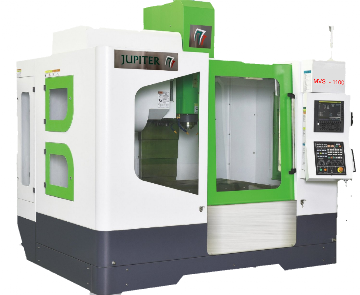

LA SERIE MVS - PER ALTE PRESTAZIONI
La Serie MVS costruita con i concetti della serie CLV ma potenziando la struttura dell'asse Z
Grazie ad un particolare design costruttivo della colonna conferisce alla serie MVS maggior velocità di posizionamento in Z riducendo i tempi e aumentando le prestazioni.
Ridurre Tempi e Costi, migliorare l'efficienza, aumentare la produttività, mantenere massima la precisione, questi sono gli obbiettivi della serie MVS
Le viti a recircolo di sfere di grado C3 ad alta precisione sono state adottate per garantire massima rigidità, bassa rumorosità e controllo stabile della temperatura.
Per lo scorrimento degli Assi si sceglie di montare guide temprate con pattini a rulli precaricati a gioco zero consentendo di raggiungere la piena capacità di carico in tutte le direzioni
Il Mandrino ad alta velocità da 12-15-20-24000 rpm ha una risposta rapida ed un alta efficienza nelle operazioni di foratura e maschiatura.
Cambio Utensile di tipo Random a 24/30 posizioni con braccio di scambio
Vasca Refrigerante posta sul retro per permettere la semplice manutenzione ed avere maggiore ossigenazione del liquido refrigerante
Evacuatore trucioli a Tappeto con velocità variabile del nastro, regolabile in funzione del tipo di materiale lavorato.
Le Macchine Possono essere personalizzate secondo le proprie esigenze
con vari Accessori opzionali che vanno dal:
Tool setter
Alta pressione attraverso il mandrino 30/60 bar
Industria 4.0 con sistema di rilenvamento e trasmissione dati
Mandrino Diretto 20000/240000 rpm
Interfaccia Robot
Applicazione 4 o 4/5 Asse
Cnc : Fagor, Fanuc, Mitsubishi, Heidenhain, Siemens
Applicazione 4° 5° Asse
DATI TECNICI
| MVS - 800 | MVS - 1100 | MVS - 1300 | MVS - 1500 | |
Tavola | ||||
Dimensioni (mm) | 1000 x 500 | 1200 x 600 | 1500 x 600 | 1700 x 800 |
Cave T | 18-5 x 90 | 18-5 x 100 | 18-5 x 95 | 18-5 x 95 |
Peso Max amissibile | 600 | 1000 | 1500 | 1600 |
Corse | ||||
X/Y/Z corsa (mm) | 800/550/800 | 1000/800/650 | 1300/800/700 | 1500/800/700 |
Distanza Naso Mandrino Tavola (mm) | 130-730 | 130-730 | 113-813 | 113-813 |
Distanza Centro Mandrino Colonna (mm) | 594 | 687 | 887 | 887 |
Mandrino | ||||
| Tipo di Attacco | BT - 40 | BT - 40 | BT - 40 | BT - 40 |
| Motore Mandrino standard (Kw) | 7.5/11 | 11/15/22 | 11/15/22 | 11/15/22 |
| Velocità Mandrino standard (Rpm) | 12/15/20/24000 | 12/15/20/24000 | 12/15/20/24000 | 12/15/20/24000 |
Cambio Utensili | ||||
Numero Posizioni | 24 | 24/30 | 24/30 | 24/30 |
Diametro Max adiacente (mm) | 78/150 | 78/150 | 78/150 | 78/150 |
Lunghezza Max (mm) | 300 | 300 | 300 | 300 |
Velocità Avanzamenti | ||||
Rapidi (m/min) | 48/48/48 | 36/36/36 | 24/24/24 | 24/24/24 |
Velocità di lavoro (m/min) | 1-12000 | 1-12000 | 1-10000 | 1-10000 |
Precisione | ||||
Posizionamento (mm) | +/- 0.004/300 | +/- 0.004/300 | +/- 0.004/300 | +/- 0.004/300 |
Ripetibilità | +/- 0.004 | +/- 0.004 | +/- 0.004 | +/- 0.004 |
Dimensioni e Peso | ||||
Area (mm) | 2670 x 3124 x 2750 | 2900 x 2322 x 2985 | 3950 x 2845 x 2985 | 3950 x 2845 x 2985 |
Peso (Kg) | 5500 | 8300 | 9500 | 9800 |
