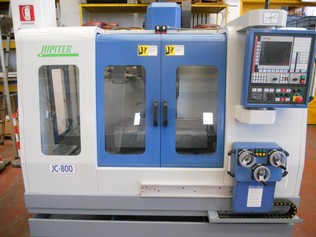

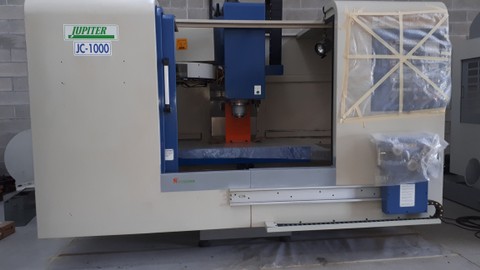

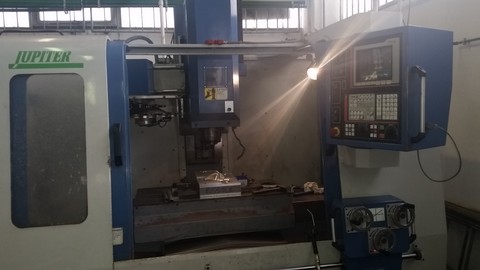

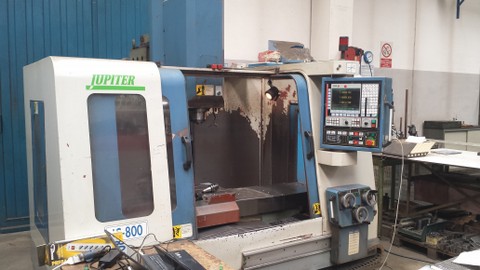

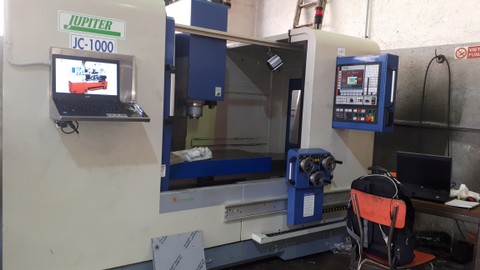

JUPITER JC I° SERIE - RIGIDITA' E VERSATILITA'

La serie JC è caratterizzata da una linea su guide piane (Turcite Tipo B)

Macchina Robusta in grado di sopportare le sollecitazioni di lavorazioni gravose

Le viti a recircolo di sfere di grado C3 ad alta precisione sono state adottate per garantire massima rigidità, bassa rumorosità e controllo stabile della temperatura.

Il Mandrino 8000/10000 rpm ha una risposta rapida ed un alta efficienza nelle operazioni di foratura e maschiatura.

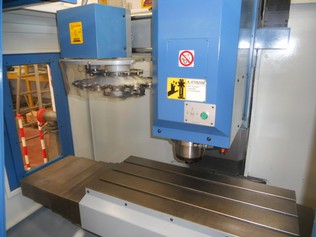

Cambio Utensile di tipo ombrello a 16/20 posizioni

Vasca refrigerante sotto la macchina

Opzionale Evacuatore trucioli a Tappeto

Le Macchine Possono essere personalizzate secondo le proprie esigenze

con vari Accessori opzionali che vanno dal:

Tool setter

Alta pressione attraverso il mandrino 30/60 bar

Industria 4.0 con sistema di rilenvamento e trasmissione dati

Interfaccia Robot

Applicazione 4 o 4/5 Asse

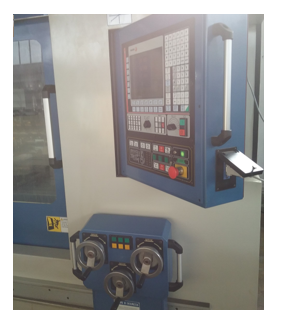

Cnc : Fagor, Fanuc, Mitsubishi, Heidenhain, Siemens

Applicazione 4° 5° Asse

Catalogo Originale

DATI TECNICI

	JC - 600	JC - 800	JC - 1000
Tavola
Dimensioni (mm)	800 x 450	1000 x 450	1200 x 600
Cave T (mm)	3 x 18	3 x 18	5 x 18
Peso Max amissibile	300	300	900
Corse
X/Y/Z corsa (mm)	500/400/450	750/430/530	900/600/600
Distanza Naso Mandrino Tavola (mm)	150-650	150-650	150-780
Distanza Centro Mandrino Colonna (mm)	470	470	650
Mandrino
Tipo di Attacco	BT - 40	BT - 40	BT - 40
Motore Mandrino standard (Kw)	7.5/11	7.5/11	11/15
Velocità Mandrino standard (Rpm)	8000	8000	8000/10000
Cambio Utensili
Numero Posizioni (no Random)	16	16	20
Diametro Max adiacente (mm)	80	80	80
Lunghezza Max (mm)	250	250	250
Velocità Avanzamenti
Rapidi (m/min)	15/15/15	15/15/15	20/20/20
Velocità di lavoro (m/min)	1-10000	1-10000	1-10000
Precisione
Posizionamento (mm)	+/- 0.003/300	+/- 0.003/300	+/- 0.004/300
Ripetibilità	+/- 0.003	+/- 0.003	+/- 0.004
Dimensioni e Peso
Area (mm)	2700 x 2500 x 2510	2700 x 2500 x 2510	2900 x 2500 x 2510
Peso (Kg)	4000	4500	6500
