LA SERIE CLV - RIGIDITA' E VERSATILITA'
L'ampia base di appoggio conferisce alla macchina maggiore stabilità e rigidità
Il design della colonna a " Spina di Pesce" per mezzo di supporti interni che ne aumentano la resistenza alla distorsione, consente di supportare tagli pesanti e deformazioni operative ad alta velocità.
La sella con un design " doppia T " estende la campata di contatto, migliorando la resistenza alla torsione, la stabilità dinamica assicurando alte velocità.

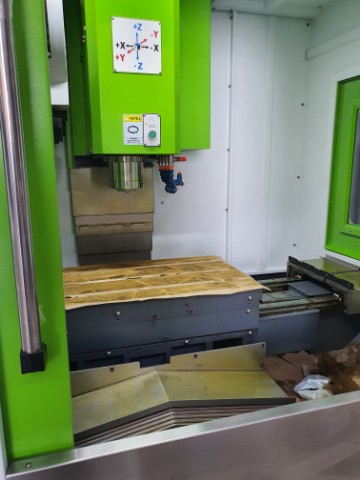

Il Banco da lavoro posizionato sull'asse " X " è concepito per garantire una precisione a lungo termine.
Le viti a recircolo di sfere di grado C3 ad alta precisione sono state adottate per garantire massima rigidità, bassa rumorosità e controllo stabile della temperatura.
Per lo scorrimento degli Assi si sceglie di montare guide temprate con pattini a rulli precaricati a gioco zero consentendo di raggiungere la piena capacità di carico in tutte le direzioni
Il Mandrino ad alta velocità da 10000/12000/15000 rpm ha una risposta rapida ed un alta efficienza nelle operazioni di foratura e maschiatura.
Cambio Utensile di tipo Random a 24/30 posizioni con braccio di scambio
Vasca Refrigerante posta sul retro per permettere la semplice manutenzione ed avere maggiore ossigenazione del liquido refrigerante
Evacuatore trucioli a Tappeto con velocità variabile del nastro, regolabile in funzione del tipo di materiale lavorato.

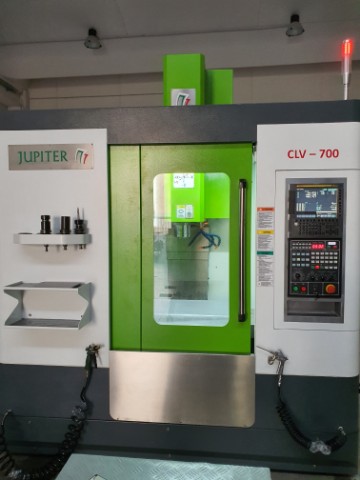

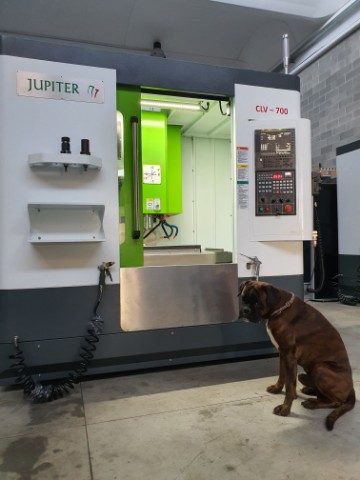

CLV-700 PRONTA CONSEGNA
CLV-700 IN PRONTA CONSEGNA

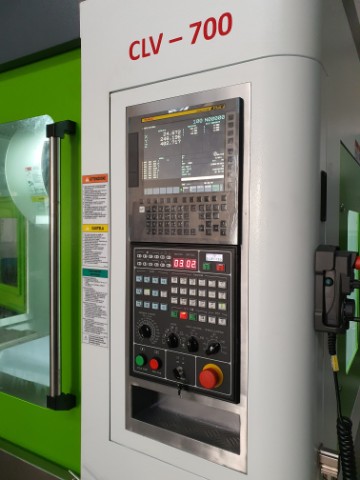

CNC FANUC 0i-MF
MANDRINO IN LINEA 100000 RPM
CTS ALTA PRESSIONE 30 Bar
NASTRO TRASPORTATORE TRUCIOLI
DISOLEATORE PER VASCA REFRIGERANTE
Applicazione 4° 5° Asse
DATI TECNICI
CLV - 700 | |
Tavola | |
Dimensioni (mm) | 750 x 420 |
Cave T | 18-3 x 125 |
Peso Max amissibile | 400 |
Corse | |
X/Y/Z corsa (mm) | 750/430/530 |
Distanza Naso Mandrino Tavola (mm) | 80-580 |
Distanza Centro Mandrino Colonna (mm) | 466 |
Mandrino | |
| Tipo di Attacco | BT - 40 |
| Motore Mandrino standard (Kw) | 7.5/11/15 |
| Velocità Mandrino standard (Rpm) | 10/12/15/20000 |
Cambio Utensili | |
Numero Posizioni | 24 |
Diametro Max adiacente (mm) | 78/150 |
Lunghezza Max (mm) | 300 |
Velocità Avanzamenti | |
Rapidi (m/min) | 48/48/48 |
Velocità di lavoro (m/min) | 1-15000 |
Precisione | |
Posizionamento (mm) | +/- 0.003/300 |
Ripetibilità | +/- 0.003 |
Dimensioni e Peso | |
Area (mm) | 2400 x 2600 x 2850 |
Peso (Kg) | 5000 |
