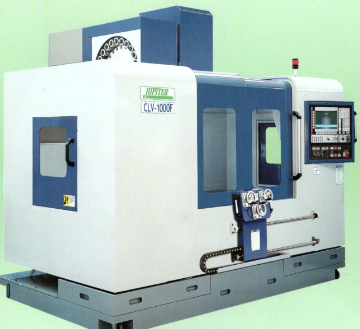

JUPITER JC I° SERIE - RIGIDITA' E VERSATILITA'
La serie CLV è caratterizzata da una linea su guide lineari a rulli
Macchina Robusta in grado di sopportare accelerazioni ed inversioni di direzione per alte prestazioni
Le viti a recircolo di sfere di grado C3 ad alta precisione sono state adottate per garantire massima rigidità, bassa rumorosità e controllo stabile della temperatura.
Il Mandrino 10000/120000 rpm ha una risposta rapida ed un alta efficienza nelle operazioni di foratura e maschiatura.

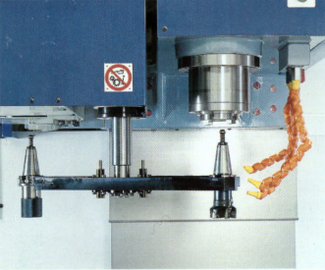

Cambio Utensile di tipo Random 24 posizioni
Vasca refrigerante sotto la macchina
Opzionale Evacuatore trucioli a Tappeto
Le Macchine Possono essere personalizzate secondo le proprie esigenze
con vari Accessori opzionali che vanno dal:
Tool setter
Alta pressione attraverso il mandrino 30/60 bar
Industria 4.0 con sistema di rilenvamento e trasmissione dati
Interfaccia Robot
Applicazione 4 o 4/5 Asse
Cnc : Fagor, Fanuc, Mitsubishi, Heidenhain, Siemens

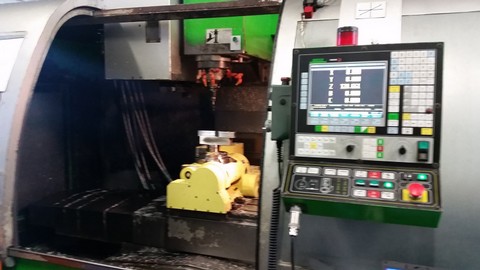

Applicazione 4° 5° Asse
DATI TECNICI
| CLV - 800 | CLV - 1000 | |
Tavola | ||
Dimensioni (mm) | 1000 x 600 | 1200 x 600 |
Cave T (mm) | 5 x 18 | 5 x 18 |
Peso Max amissibile | 600 | 800 |
Corse | ||
X/Y/Z corsa (mm) | 810/610/610 | 1010/610/610 |
Distanza Naso Mandrino Tavola (mm) | 150-760 | 150-760 |
Distanza Centro Mandrino Colonna (mm) | 650 | 650 |
Mandrino | ||
| Tipo di Attacco | BT - 40 | BT - 40 |
| Motore Mandrino standard (Kw) | 11/15/22 | 11/15/22 |
| Velocità Mandrino standard (Rpm) | 10000/12000 | 10000/12000 |
Cambio Utensili | ||
Numero Posizioni (no Random) | 24/30 | 24/30 |
Diametro Max adiacente (mm) | 90/180 | 90/180 |
Lunghezza Max (mm) | 250 | 250 |
Velocità Avanzamenti | ||
Rapidi (m/min) | 24/24/24 | 30/30/24 |
Velocità di lavoro (m/min) | 1-15000 | 1-15000 |
Precisione | ||
Posizionamento (mm) | +/- 0.003/300 | +/- 0.004/300 |
Ripetibilità | +/- 0.003 | +/- 0.004 |
Dimensioni e Peso | ||
Area (mm) | 2200 x 2500 x 2355 | 2900 x 2200 x 2355 |
Peso (Kg) | 6500 | 7200 |
