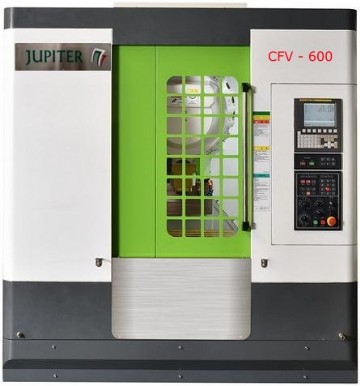

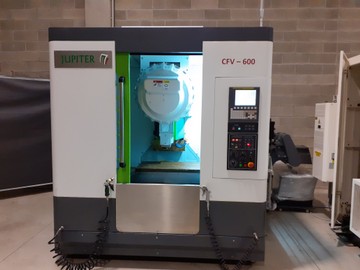

LA SERIE CFV - APLICAZIONE PER ALTA PRODUTTIVITA'
L'analisi strutturale condotta con il metodo degli elementi finiti ed il conseguente progetto, permettono di migliorare la stabilità e la precisione delle macchine.
La rigidità della struttura consente di resistere bene all'inerzia dei carri in presenza di forti accelerazioni (g).
Le viti a ricircolo di sfere ad alta velocità e le guide a rulli riducono lo scostamento termico e aumentano la precisione
I tre assi con spostamento ad alta velocità di 48 metri/min possono far risparmiare il 50% dei tempi di posizionamento
Il Mandrino ad alta velocità da 20000rpm ha una risposta rapida ed un alta efficienza nelle operazioni di foratura e maschiatura
Cambio Utensile di tipo stellare a 21 posizioni comandato da un motore brushless per velocizzare la rotazione

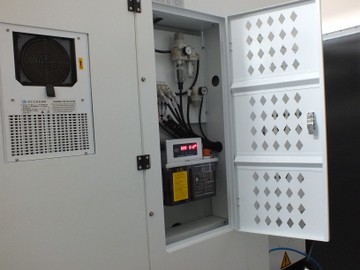

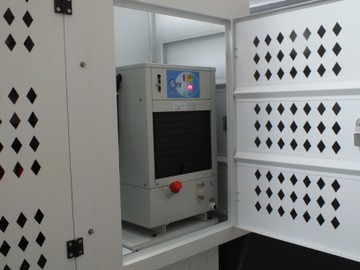

Vasca Refrigerante posta sul retro per permettere la semplice manutenzione ed avere maggiore ossigenazione del liquido refrigerante

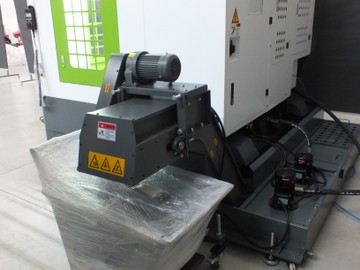

Evacuatore trucioli a Tappeto con velocità variabile del nastro, regolabile in funzione del tipo di materiale lavorato.
Progetto della colonna aumentato in modo da poter offrire maggiore spazio per l'installazione di una tavola 4° o 5° Asse.
Le Macchine Possono essere personalizzate secondo le proprie esigenze
con vari Accessori opzionali che vanno dal:
Tool setter
Alta pressione attraverso il mandrino 30/60 bar
Industria 4.0 con sistema di rilenvamento e trasmissione dati
Mandrino Diretto 20000/240000 rpm
Interfaccia Robot
Applicazione 4 o 4/5 Asse
Cnc : Fagor, Fanuc 30i, Mitsubishi M800
Applicazione 4° 5° Asse
DATI TECNICI
CFV - 500 | CFV - 600 | |
Tavola | ||
Dimensioni (mm) | 650 x 400 | 700 x 400 |
Cave T | 14-3 x 125 | 14-3 x 125 |
Peso Max amissibile | 250 | 250 |
Corse | ||
X/Y/Z corsa (mm) | 500/400/330 | 600/400/330 |
Distanza Naso Mandrino Tavola (mm) | 150-480 | 150-480 |
Distanza Centro Mandrino Colonna (mm) | 420 | 420 |
Mandrino | ||
| Tipo di Attacco | BT-30 | BT-30 |
| Motore Mandrino standard (Kw) | 5.5 | 5.5 |
| Velocità Mandrino standard (Rpm) | 20000 | 20000 |
Cambio Utensili | ||
Numero Posizioni | 21 | 21 |
Diametro Max adiacente (mm) | 60(80) | 60(80) |
Lunghezza Max (mm) | 250/3 | 250/3 |
Velocità Avanzamenti | ||
Rapidi (m/min) | 48/48/48 | 48/48/48 |
Velocità di lavoro (m/min) | 1-15000 | 1-15000 |
Precisione | ||
Posizionamento (mm) | +/- 0.003/300 | +/- 0.003/300 |
Ripetibilità | +/- 0.003 | +/- 0.003 |
Dimensioni e Peso | ||
Area (mm) | 1780 x 2400 x 2650 | 2000 x 2400 x 2650 |
Peso (Kg) | 3300 | 3500 |
